規格Item
|
項目
|
Specification
|
|
單位Unit
|

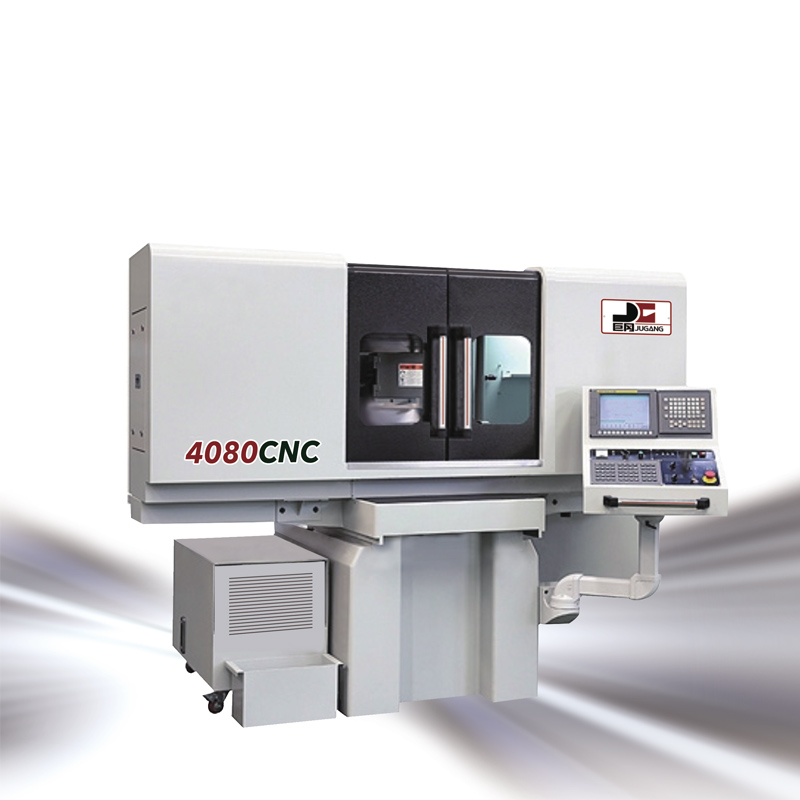

JG4080CNC
|
能力
Capacity
|
工作臺工作面積
|
Overall table working area
|
|
mm
|
800×400
|
|
工作臺左右移動量
|
Longitudinal table travel
|
|
mm
|
900
|
|
工作臺前后移動量
|
Cross feed table travel
|
|
mm
|
460
|
|
工作臺面至主軸中心距離
|
Distance spindle center to table
|
mm
|
580
|
|
工作精度（前后重復定位）
|
Working accuracy(repeat postitioning before and after)
|
mm
|
0.006
|
|
表面粗糙度（標準46粒）
|
surface roughness(standard 46 grains)
|
RA
|
0.008
|
工作臺
Table&
Cross feed
|
工作臺承載重量
|
Table load including magnetic chuck
|
kgs
|
700
|
|
工作臺T型槽
|
T-slot
|
|
mm×N
|
14*3
|
|
工作臺速度
|
Longitudinal table speed
|
m/min
|
0-1200
|
|
工作臺導軌
|
Slide way
|
|
|
一V一平
|
|
左右自動進給
|
1格
|
L/R Cross feen on hand wheel
|
1 gra
|
mm
|
0.001-0.1
|
|
1圈
|
1 rev
|
mm
|
0.01-1
|
|
前后自動進給
|
Power cross feed
|
|
mm /min
|
任意設定
|
|
左右自動進給
|
1格
|
L/R Cross feen on hand wheel
|
1 gra
|
mm
|
0.001-0.1
|
|
1圈
|
1 rev
|
mm
|
0.01-1
|
|
前后快速移動
|
Auto cross feed per stroke
|
mm /min
|
0-1200
|
砂輪
Griding
wheel
|
砂輪尺寸
|
Wheel dimension
|
|
mm
|
Ø355×20-40×Ø127
|
|
主軸轉速
|
50HZ
|
Spindle speed
|
50HZ
|
R.P.M
|
1450
|
|
60HZ
|
60HZ
|
R.P.M
|
1740
|
上下結構
Vertical
movement
|
上下手輪進給
|
1格
|
Vertical on handwheel
|
1 gra
|
mm
|
0.001-0.1
|
|
1圈
|
1 rev
|
mm
|
0.01-1
|
|
自動進給量
|
Spindle speedAuto down feed elevation
|
mm
|
0.001-0.04
|
|
上下快速移動量
|
Power head increment
|
|
mm/min
|
1-1200
|
馬達
Motor
|
主軸馬達
|
Spindle motor
|
|
HXP
|
7.5*4
|
|
上下驅動馬達
|
power elevation motor
|
W
|
1000
|
|
左右驅動馬達
|
Left and right servo motor
|
|
W
|
1500
|
|
前后驅動馬達
|
Front and rear cervo motor
|
|
W
|
1000
|
|
吸塵馬達
|
Dust collection motor
|
|
HXP
|
/
|
|
沖水馬達
|
Coolant motor
|
|
HXP
|
1/8x2
|
尺寸&重量
Dimension
&Weight
|
機器高度
|
Machine height
|
|
mm
|
1930
|
|
占地面積
|
Floor space
|
|
mm
|
3330x2040
|
|
凈重
|
Net weight
|
|
kgs
|
3000
|
|
毛重
|
Gross weight
|
|
kgs
|
3500
|
